生物樣本庫液氮罐氣相液氮罐系統是在吸收國外優秀產品技術的精髓的基礎上大力創新，采用獨特的抽真空專利技術和多層絕熱技術，確保極低的液氮蒸發損失率(<0.8%天)：所有的焊縫經過金屬探傷和氦質譜儀檢測，產品100%經液氮嚴格檢測，內外桶材料均選用優質不銹鋼制作。整個生產過程嚴格按照ISO9001：2008和ISO13485：1996質量控制程序生產。

技術參數：

YDD-850生物樣本庫液氮罐 氣相液氮罐

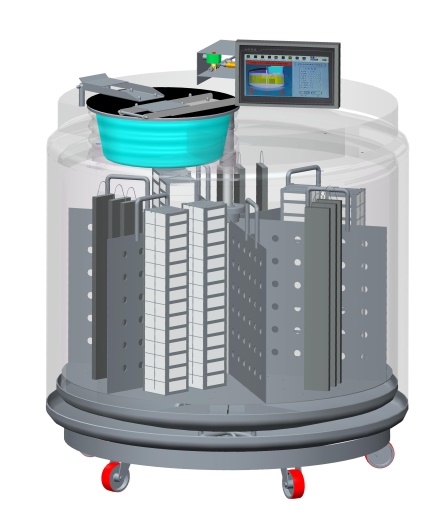

內部結構：



        生物樣本和干細胞、人類精子庫等液氮罐的氣相儲存
        液氮罐儲存樣本的時候冷卻的速度和方法對細胞活性和RNA完整性有重大影響，儲存樣本會影響樣本的質量，決定樣本以后的使用可能性，因此氣相液氮庫將是生物樣本庫存儲的未來主流方向，班德公司一直專注于生物樣本庫的建設，從大量的生物樣本庫建設實踐中總結經驗，為您優選出氣相液氮系統，本系統由不銹鋼智能氣相液氮罐、液氮補給、數據管理系統等組成。儲存樣本時候冷卻的速度和方法對細胞活性和RNA完整性有重大影響，儲存樣本會影響樣本的質量，決定樣本以后的使用可能性，因此氣相液氮庫將是生物樣本庫存儲的未來主流方向

   產品特性：

① 可兼容氣相和液相儲存模式；
② 多種容量可供選擇，最大程度滿足您的儲存需求；
③ 單位占地面積上存儲更多樣本，降低存儲成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋后溫度穩定性；
⑥ 先進的溫度、液位監控及報警系統，可聯網遠程監控；
⑦ 自動補給液氮系統，安全省力；
⑧ 微處理控制系統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
? 可鎖定罐蓋，充分保證樣品安全；
? 標配一體式折疊臺階和輔助工作臺；
? 產品符合CE質量認證；
使用范圍：適用于DNA、RAN、干細胞、血漿、精液、胚胎、各類組織器官等大批量生物樣本的長期保存。

一、液氮罐的智能化控制
(1)智能化的控制
　　自動、手動啟動/停止補充液氮功能
　　補液電磁閥控制保護功能
　　ONE FILL ALL FILL功能
　　安全補液功能
　　(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
　　(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時激發。
　　(4)方便的操作顯示

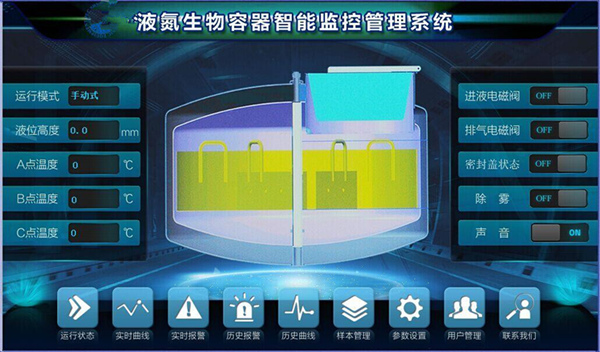

　　10寸高分辨率液晶屏觸摸屏顯示操作。
　　具備留言薄功能，能提示接班者查看上一班人員留言提示等;
　　(5)通信功能
　　標準的MODBUS協議。
　　提供1路獨立RS-485接口和以太網接口。
　　配備監控中心計算機軟件，實現集中監控所有生物容器。
　　(6)大型氣相液氮罐特殊功能
　　一鍵除霧功能。自動補液時，若監測到管路溫度高于閥值自動打開放氣電磁閥釋放熱氣。

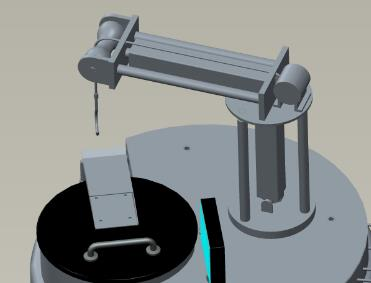

　　二、方提桶提吊裝置(可選配) 由于提桶高度是13層，相對來說比較高也比較重，因此我們考慮設計了提升裝置來解決提吊困難的問題。提桶需要提升700mm以上才能將提桶取出來，罐體高度約1.4米，考慮到總高度問題，我們采用升降原理將提吊裝置的總高度做到最低。提升裝置底座可以手動任意位置選擇，提升機采用螺旋形式，采用電動點動的工作模式，當提升到需要的任意位置即可停止上升。提升機橫梁也采用螺旋形式，通過點動控制，伸到任意位置亦可停止。



　　三、液氮供應系統&mdash;&mdash;液氮補給罐

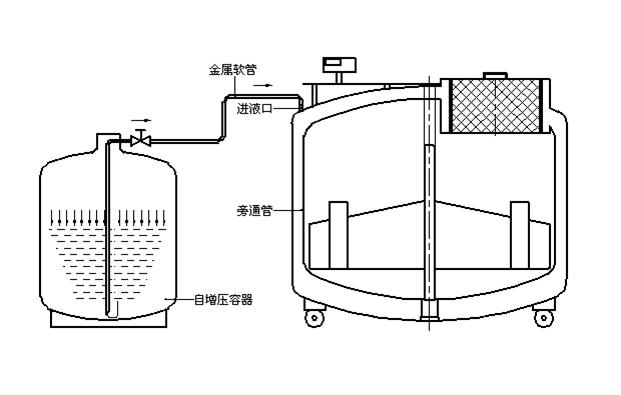

　　液氮補給罐是利用管內少量液氮氣化產生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。外殼采用304奧體低溫專用不銹鋼制作，兩路多級安全系統，確保產品使用安全可靠，閥門借口布局合理，操作安全方便。
　　補給罐與液氮儲存罐之間采用法蘭真空軟管柔性連接.

補 給 罐


四、數據管理系統

數據管理系統主要特點：
　　(1)核心關鍵數據保存不低于25年。
　　(2)可方便接入其它類型數據監控系統。
　　(3)多重數據安全保護系統。

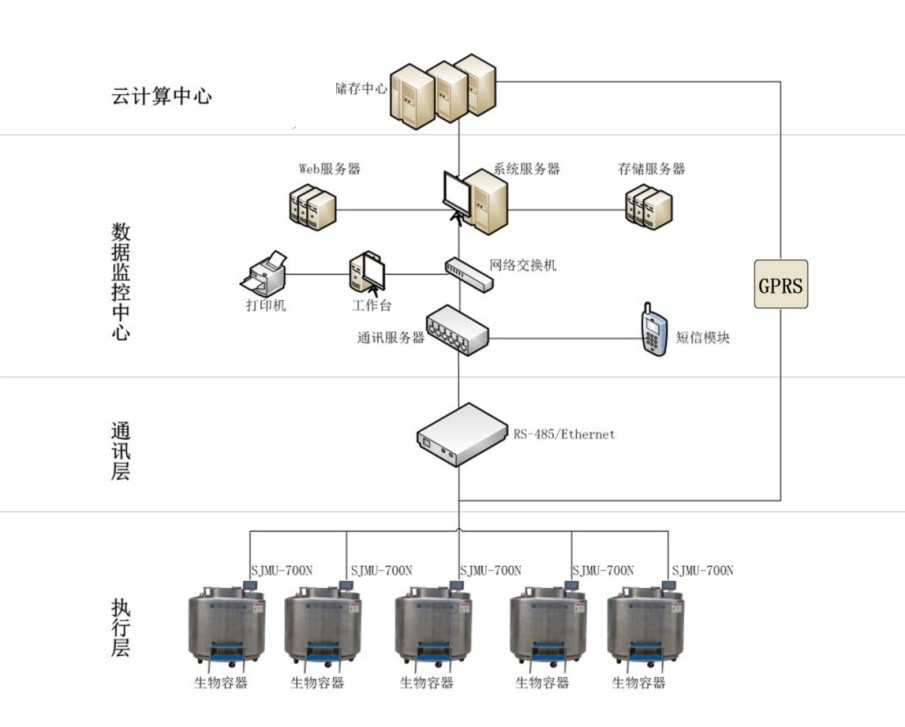

　　1、硬件：監控中心硬件由監控工作站、系統服務器、存儲服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警系統、短信報警系統、大屏幕液晶電視墻或電腦(可選)等組成。
　　2、軟件：系統軟件由三大模塊組成：
　　1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關進液電磁閥;發送報警信息。
　　2、樣本管理：樣品進出入庫管理，樣本查詢。
　　2.1對于單個樣本，通過掃描凍存管上的二維碼即可調出樣本的相關信息。取用時記錄取用人、取用時間、用量、用途等信息，生成并打印出取用登記表，供取用人簽字確認，也可一次批量取用。
　　2.2系統提供強大的樣本查詢功能。用戶可根據多種條件組合查詢樣本信息，查詢結果可以直接以預設格式打印出來，或是導出為Excel表格做進一步處理。
　　2.3提供空間整體及凍存盒使用情況的直觀預覽，用圖塊代表試管，圖塊顏色表示位置占用及試管使用情況，提供用戶權限管理功能保障樣本信息安全。
　　2.4可實現系統互聯，自動將樣本庫標本對應的病理檢查結果歸檔到樣本庫系統中來，供樣本庫用戶參考方便用戶對樣本信息的錄入、檢索、篩選和調用進行。
　　3、安全監控(低氧報警、配電監控)：低氧報警：實時檢測庫區氧氣濃度并報警。配電監控：實時監控整個生物樣本庫液氮存儲區域的供用電狀況，確保任何電力故障在第一時間告知并做相應處理，確保對液氮罐自動化補液和故障報警。
